产品简介

一：通用性

　　1.1： 主体尺寸：长25mm*宽12.3mm*高13mm

　　1.2： 电压范围：DC3V~DC60V

　　1.3： 适合行程：0-10mm，建议在7mm以内

　　1.4： 力度：根据功率与行程不同，力量可定制

　　1.5： 工作样式：推式(S)/拉式(L)可选，

　　1.6： 复位方式：弹簧复位

　　二：电气参数

　　型号:DC0525L/S-C型开置式推拉电磁铁

　　2.1: 参考值

通电率=X 通电时间/通电时间+断电时间		50%	25%	10%
	连续通电	间隔通电
最长通电时间（秒）	∞	120	8	2
功率W（20℃）	1.5	3	6	16
型号-直流电压	电流(A)/电阻(Ω)
DC0525L/S -6V	0.25/24	0.5/12	1月6日	2.66/2.25
DC0525L/S -12V	0.125/96	0.25/48	0.5/24	1.33/9
DC0525L/S -24V	0.06/384	0.125/192	0.25/96	0.66/36

　　2.2: 绝缘电阻: 线圈和框架间220MΩ(DC500V 常规温度/湿度)

　　2.3: 耐电压: AC1200V(50/60Hz)1Sec(击穿电流10mA) (线圈和外壳之间)

　　2.4: 工作温度、湿度 -5℃~+55℃，5%RH -85%RH

　　2.5: 外观沒有损伤、破裂、生锈 、表面污点

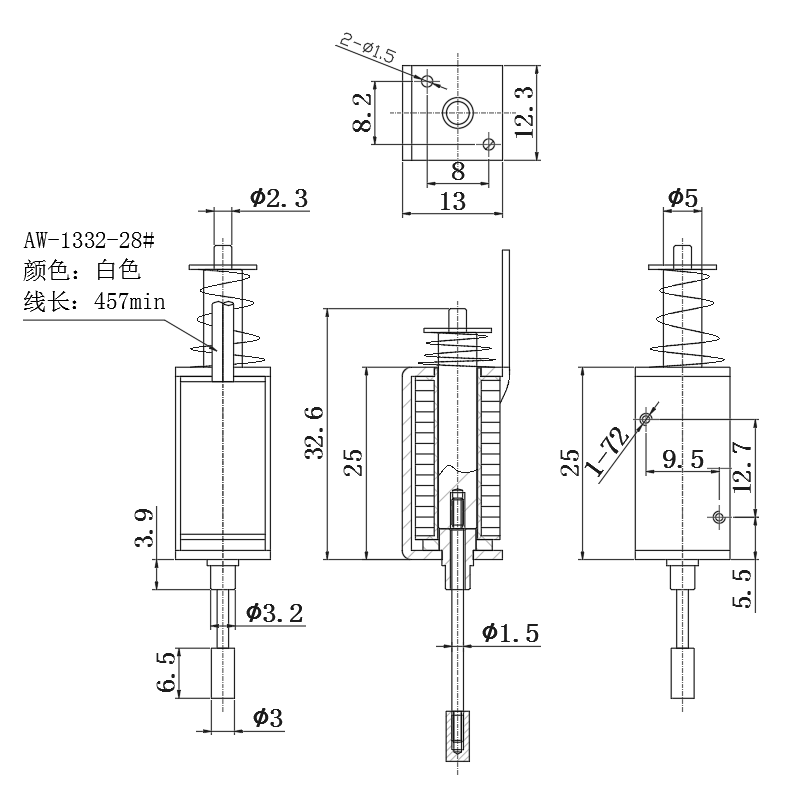

 外形尺寸

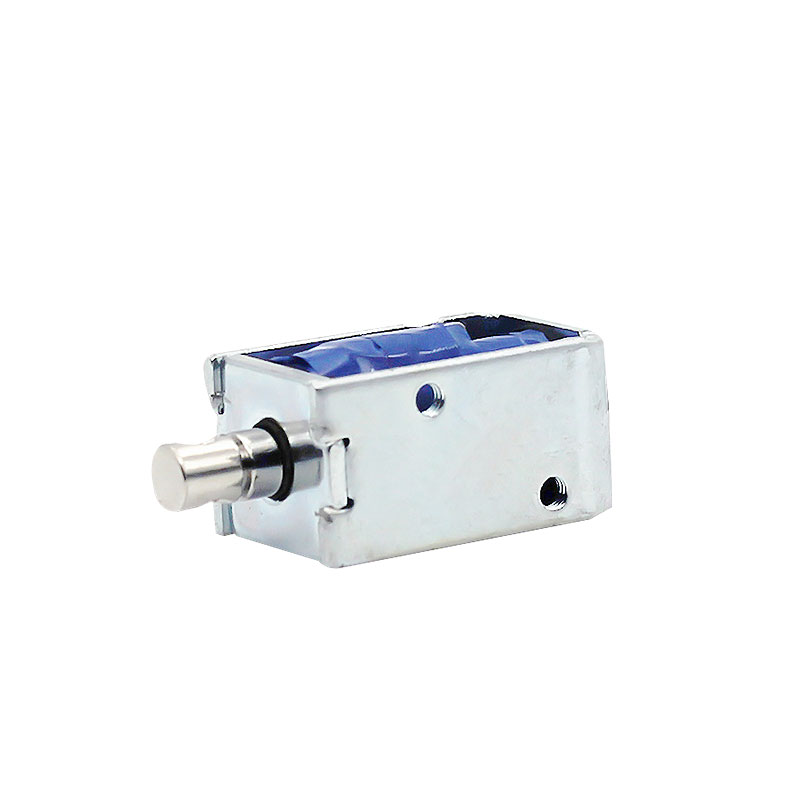

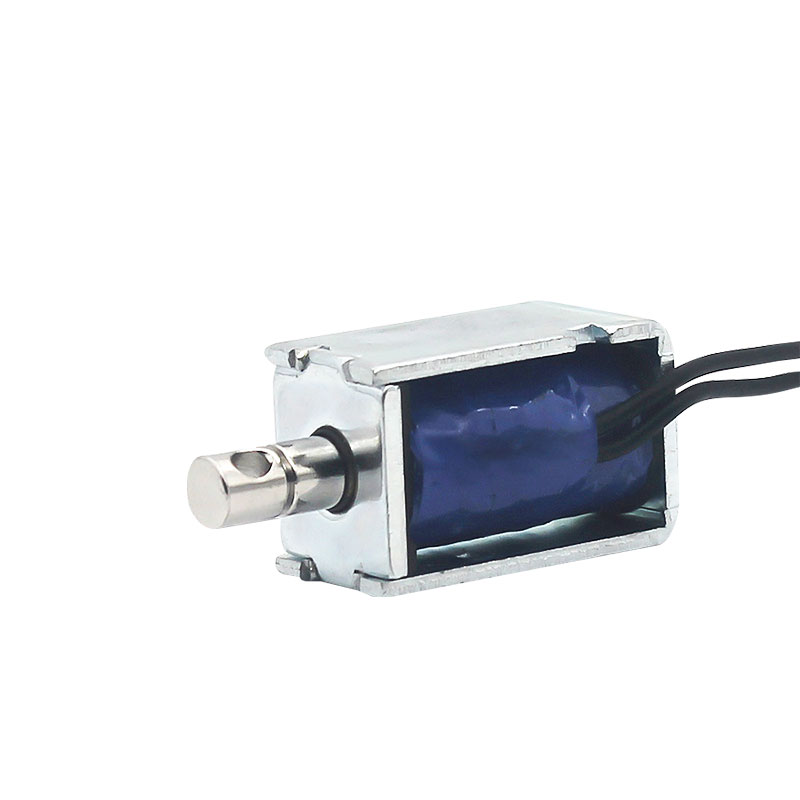

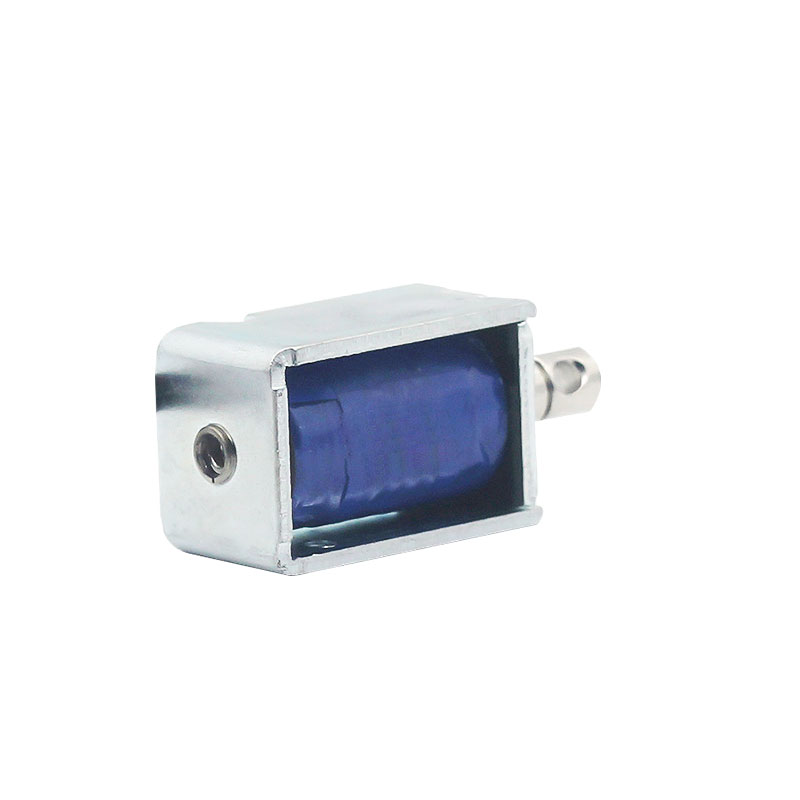

 产品实拍
